Stepping Motor omvendt fase excitation bremse princippet

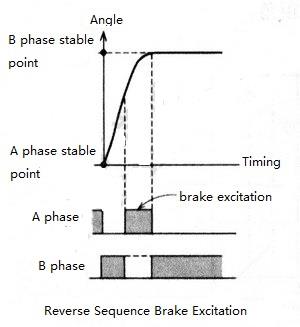

Omvendt rotation bremsning er vist i følgende figur. Positionering stepping motoren er på fase B, sidste stop-stilling er i fase B. Da rotoren er stadig glade af fase A, fase A skal være OFF, fase B er glade, og rotoren drives fra fase et stabilt punkt til fase B stabil punkt. Som det fungerer, vil rotoren overgå balance punkt for fase B og svinger frem og tilbage på balance-punkt, indtil det stabiliserer.
På den anden side når rotoren drives fra A fase B-fasen, er snoede B fase glade for at være OFF. På et vist tidspunkt, når B fase er stabiliseret, A fase excitation forbruger den kinetiske energi af rotoren med A fase bremse, og derefter giver fase B er ophidset og stopper ved B fase stabil punkt. Derfor, som vist i ovenstående figur, rotor uden overskridelse gradvist standsede. På dette tidspunkt i øjeblikket, når bremsen excitation nuværende starter og bremsetid høj grad påvirker bremser virkning. For at opnå den bremseeffekt, er det derfor nødvendigt at fodre tilbage hastighed eller placere signal af rotor for lukket kredsløb kontrol til at bestemme, Hvornår skal bremse omvendt excitation.
