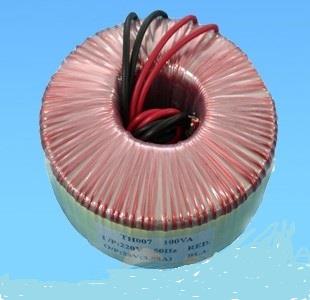

Toroidal Transformer Structure Performance og Appalication
Transformatoren har fordelene ved mindre volumen, lav støj, mindre varme og høj konverteringseffektivitet. Det har været meget anvendt i industriel automatisering udstyr, instrumentering, petrokemisk, medicinsk og sundhed, landbrugsproduktion, mekanisk behandling, videnskabelig forskning, militær industri, hjem elektriske apparater og så videre. Ringtransformatorer, især i steppermotorkraftapplikationer, viser fremragende ydeevne, langt ud over U-typen, E-type transformator ydeevne. Følgende giver en kort beskrivelse af ydeevne og anvendelse af den toroidale transformer.
Struktur og ydeevne af toroidformet transformer
Det blev konstateret, at virvelstrømforløbet (jerntab) af toroidformet kerneviklingsspole er den mindste, så transformatorkerneprocessen til ringtype. Toroidformet transformatorkerne, brug tykkelsen under 0,35 mm koldvalset silicium stålplade, sømløs rulleformning . Spolen vikles jævnt rundt om kernen, magnetfeltet, der genereres af spolen og kernemagnetisk kredsløb, falder næsten helt sammen for at opnå vekselstrøm gennem spolen, der produceres som minimum spidsstrøm. Det reducerer 50% mere end U-typen, E-type transformer, hvorved transformeren eller isoleringskonverteringseffektiviteten forbedres.
Kernen i den toroidale transformator kan bearbejdes i den udstrækning, at der ikke er nogen luftgab, stablingsfaktoren kan være så høj som 95% eller mere, kernens permeabilitet er 1,5 ~ 1,8 t (den laminerede kerne kan kun tage ca. 1,2 T eller mindre ), så ringtransformatorens elektriske konvertering effektivitet kan nå mere end 95%. Ring transformer kerne af den ikke-åndedrætsstruktur, kan gøre den ikke-belastende nuværende lille, lang tid strømforsyning uden feber.
Formen på ringtransformatoren er optaget af cylinderstrukturen, volumenet reduceres med ca. halvdelen end E-typen af typen U-type.
.Toroidal transformator kerne har ingen luftgab, viklingen jævnt rundt om ringen i kernen, den magnetiske cyklusstruktur er næsten i et lukket rum, for at opnå en lille magnetisk lækage er elektromagnetisk stråling svag, stærk modstand mod ekstern magnetisk interferens uden afskærmning, installeret på en række komplekse strukturer af det elektroniske udstyr, vil ikke fremkalde nogen elektromagnetisk interferens.
Som kerne uden luftgab, høj permeabilitet, er der ingen fysisk struktur vibrationsstøj. Selv i højstrøm, høj belastning driftsmiljø, er mennesket ude af stand til at mærke støj.
Når den toroidale transformator er lastet, er dens temperatur meget lav. Sædvanligvis kan dens jerntab gøres mindre end 1 W / kg eller deromkring, især for lille køleplads i instrumentet.
Den toroidale transformatorkraft bestemmes sædvanligvis af dens diameter og højde og den højere effekt, den tilsvarende stigning i volumen og vægt. En række strømspecifikationer, en række indgangs- og udgangsspændingskonfiguration er meget fleksibel, forarbejdningsudstyr er simpelt og hurtig.
Ringtransformatoren kører ved en temperaturstigning på kun 40 ° C, hvilket giver mulighed for kortvarig overbelastning. Den primære vikling bruger B-klasse (130 ℃) polyesterfilmisolering, kan modstå AC 4000V, 1 minuts trykprøvning.
Anvendelse af ringtransformator
Når du vælger toroidal transformer, ifølge belastningsspændingen, aktuelt brug for at bestemme ringtransformatorens effekt . Den toroidale transformator er markeret ud af strømmen, hvilket er den fulde udgangsstrøm. Overbelastning kan den toroidale transformator udgive mere end ca. 30 % af nominel strømmen. Selv om den overordnede overbelastningskapacitet for toroidal transformer er meget god, skal du være opmærksom på følgende to aspekter:
1, brug til overbelastet start enhed
Nogle enheder, der kører strøm, er bedømt, men startstrømmen er meget stor, nogle gange mere end den nominelle strøm på 30% til 50%. For eksempel er AC servomotoren overbelastningskapacitet, som normalt er designet 3 gange end den nominelle driftsstrøm. belastning start er stor, og den toroidale transformator er forpligtet til at køre på kort tid.Så en drev nuværende overbelastningsenhed , konfigurere den toroidale transformer, skal du overveje mængden af transformer udgangsstrøm mere end 20% af mængden af udstyr nuværende. Fordi hyppig start overbelastning arbejde, vil føre til ring transformator temperaturstigning, vil lang tid føre til forkortet transformator liv.
2, anvendt til udstyr uden overbelastning
Mange enheder er designet til at tage højde for den maksimale driftsstrøm, startstrømmen behøver ikke at overbelaste.
For eksempel er steppermotoren som en enhedseffekt, driftsstrøm og startstrøm den samme. Vælg toroformet transformer, så længe udgangsstrømmen er lig med den maksimale strøm for stepper motordriveren eller mere end 10% der er ingen grund til at designe en stor margin udgangsstrøm af ring transformer. Stepper motor vil aldrig have en overbelastning nuværende tilstand. Mest arbejdsmiljø er kraften af stepper motor er variable.Dette kræver struktur design til at bekræfte spænding og nuværende parametre , menneskeskabte givet et rimeligt strømforbrug. Faktisk er strømforbruget af steppermotorer faldende, efterhånden som hastigheden øges. Stegmotorkonfigurere ringtransformator er det bedste valg
